一、商品标题

大号叉栓保险丝ADL-B系列30A-400A 汽车船舶拖车大电流保险丝 M8叉勾电木 UL认证 IATF16949厂家

叉栓式保险丝、螺栓连接保险丝、汽车保险丝、大电流保险丝、蓄电池总保险、Bolt-on Fuse、Strip Fuse、DIN43560保险丝、32V/48V/72V/125V保险丝、ADL-B30/B40/B50/B60/B70/B80/B100/B125/B150/B175/B200/B250/B300/B350/B400

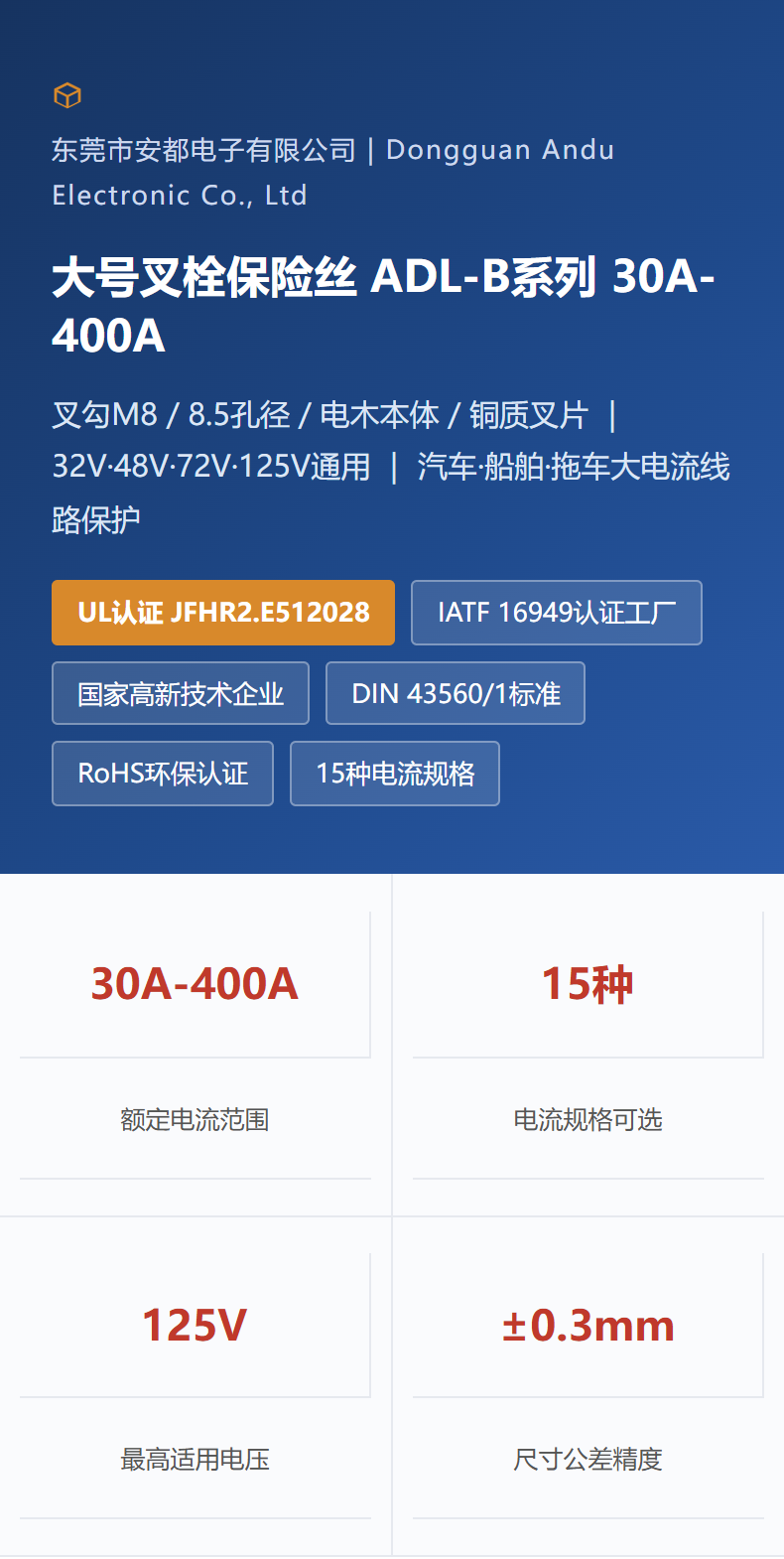

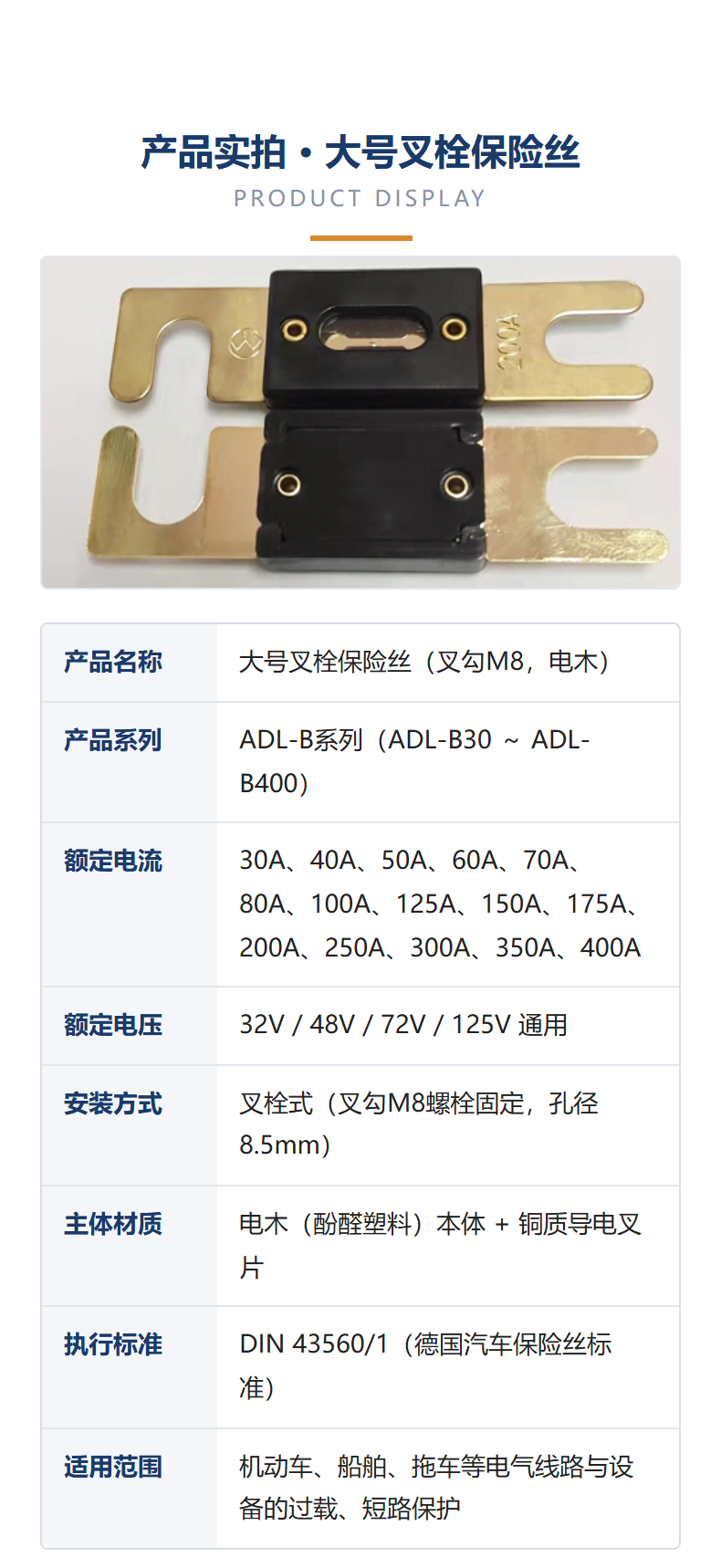

二、【产品名称】大号叉栓保险丝（叉勾M8，电木）ADL-B系列

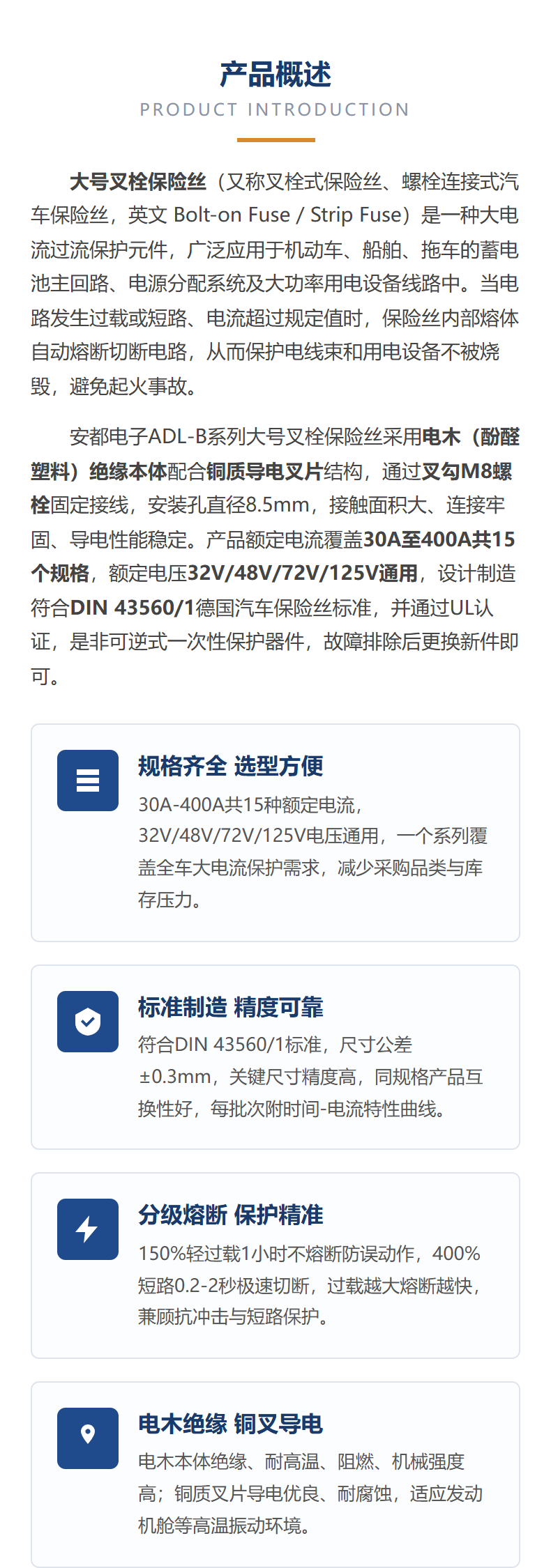

大号叉栓保险丝（又称叉栓式保险丝、螺栓连接式汽车保险丝，英文Bolt-on Fuse / Strip Fuse）是一种大电流过流保护元件，广泛应用于机动车、船舶、拖车的蓄电池主回路、电源分配系统及大功率用电设备线路。当线路发生过载或短路、电流超过规定值时，保险丝内部熔体自动熔断、切断电路，从而保护电线束和用电设备不被烧毁，避免起火事故。本产品为非可逆式一次性保护器件，故障排除后更换同规格新件即可。

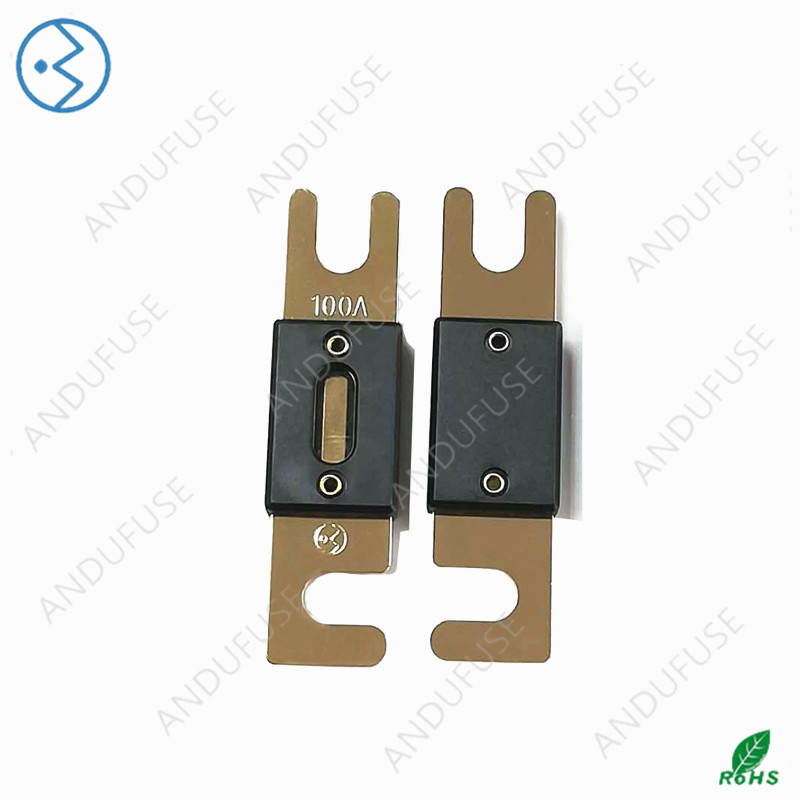

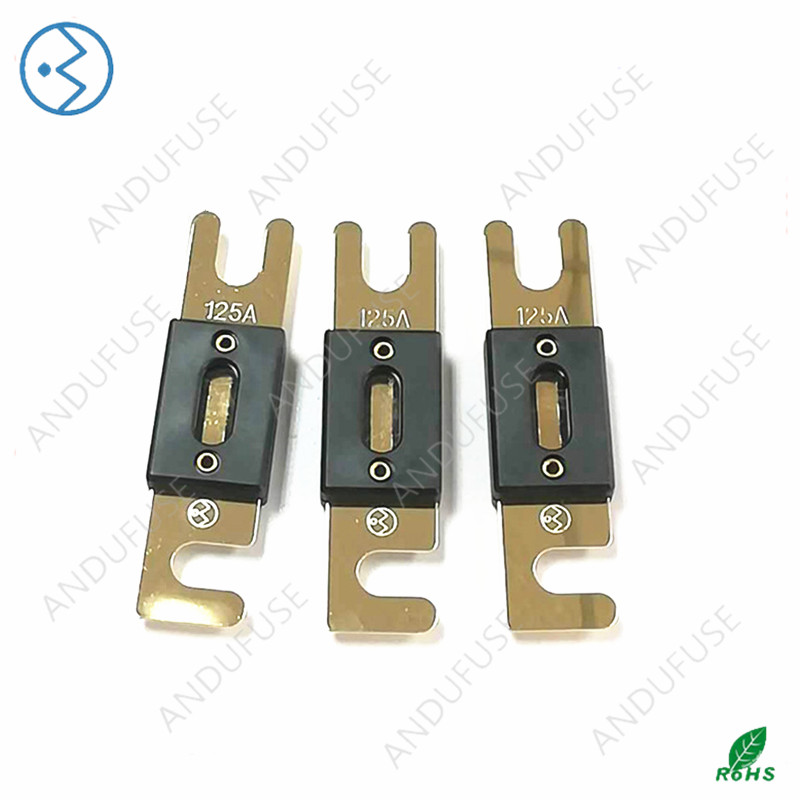

本系列采用电木（酚醛塑料）绝缘本体+铜质导电叉片结构，叉勾M8螺栓固定、安装孔径8.5mm，接触面积大、连接牢固、导电稳定。额定电流覆盖30A～400A共15个规格，额定电压32V/48V/72V/125V通用，设计制造符合DIN 43560/1德国汽车保险丝标准，产品通过UL认证（认证编号：JFHR2.E512028），并满足RoHS环保要求。

【核心卖点】

· 规格齐全、选型方便：额定电流30A-400A，共15个规格；32V/48V/72V/125V电压通用，一个系列覆盖全车大电流保护需求。

· 权威认证、品质保障：产品通过UL美国安全认证（JFHR2.E512028），工厂通过IATF 16949:2016汽车质量体系认证（IATF USI：G96XR3，范围：保险丝的生产），企业为国家高新技术企业（GR202344007014）。

· 标准制造、尺寸精准：符合DIN 43560/1标准，尺寸公差±0.3mm，关键尺寸精度高，同规格100%互换，每批次附时间-电流特性曲线。

· 分级熔断、保护精准：150%轻过载1小时不熔断、防误动作；220%在60秒内熔断；250%为0.8-10秒；400%短路0.2-2秒极速切断，过载越大熔断越快。

· 电木绝缘、铜叉导电：电木本体绝缘、耐高温、阻燃、抗振动；铜质叉片导电优良、耐腐蚀；M8螺栓压接牢固抗震，适应发动机舱等恶劣环境。

· 安装便捷、包装规范：叉栓式结构拆装方便、免专用工具，检修更换简单；三级防潮包装（10PCS/袋含干燥剂、200PCS/小箱、1000PCS/大箱），批次标签完整可追溯。

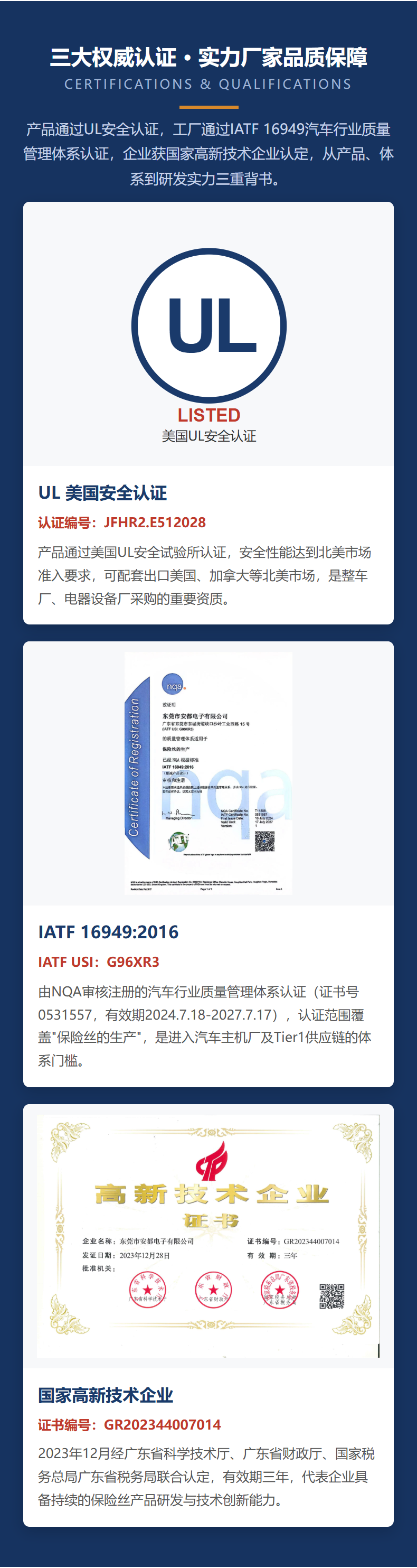

【认证资质】

· UL美国安全认证：产品UL认证编号：JFHR2.E512028（北美市场准入）

· IATF 16949:2016汽车质量管理体系：IATF USI：G96XR3；IATF证书号0531557；NQA证书号T11308；有效期2024.7.18-2027.7.17；认证范围：保险丝的生产

· 国家高新技术企业：证书编号GR202344007014，2023年12月认定，有效期三年

· 其他：符合RoHS环保要求；执行标准DIN 43560/1

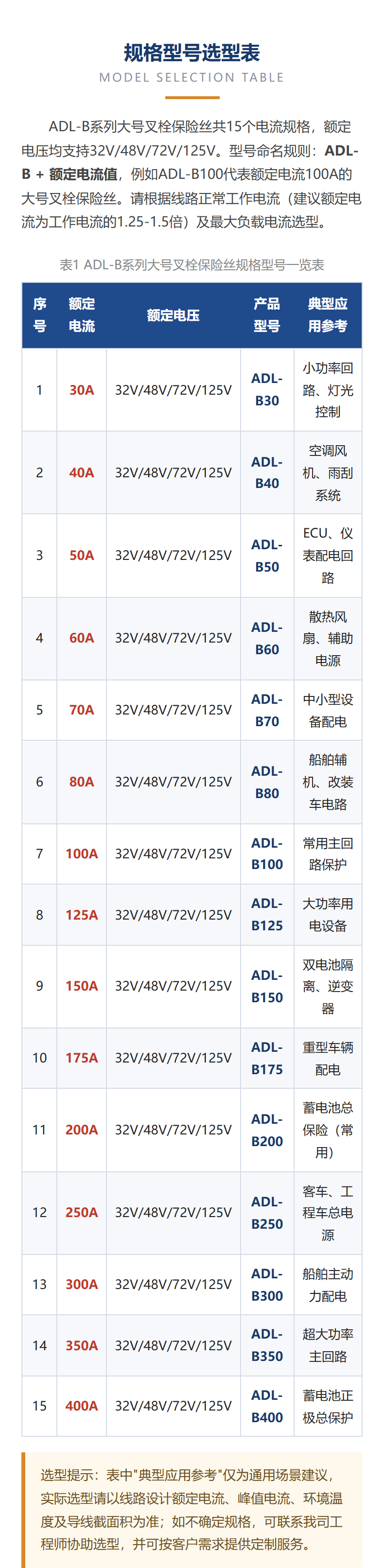

【规格型号】（额定电压均为32V/48V/72V/125V通用）

型号命名规则：ADL-B+额定电流值。例：ADL-B100即100A，ADL-B400即400A。

30A  ADL-B30；40A  ADL-B40；50A  ADL-B50；60A  ADL-B60；70A  ADL-B70；80A  ADL-B80；100A  ADL-B100；125A  ADL-B125；150A  ADL-B150；175A  ADL-B175；200A  ADL-B200；250A  ADL-B250；300A  ADL-B300；350A  ADL-B350；400A  ADL-B400

选型建议：一般按线路正常工作电流的1.25-1.5倍选取额定电流，并校核启动峰值电流、环境温度与导线截面积，确保正常工作及短时浪涌不误断、故障时可靠熔断。

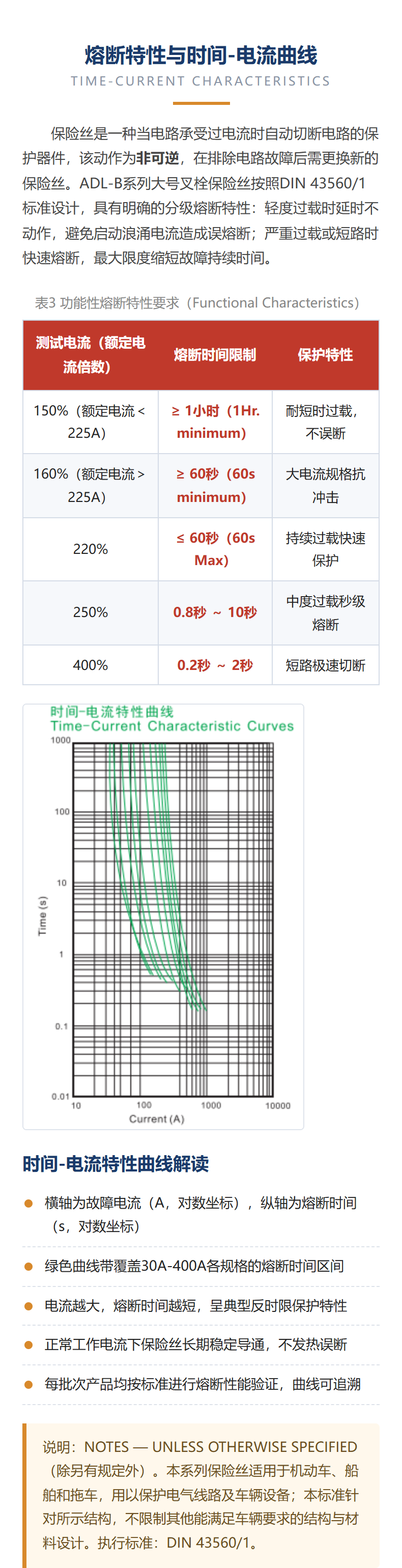

【熔断特性 Functional Characteristics】

· 150%（额定电流＜225A）：≥1小时不熔断，耐短时过载、防误动作

· 160%（额定电流＞225A）：≥60秒不熔断，大电流规格抗冲击

· 220%：≤60秒熔断，持续过载快速保护

· 250%：0.8秒～10秒熔断，中度过载秒级响应

· 400%：0.2秒～2秒熔断，短路极速切断

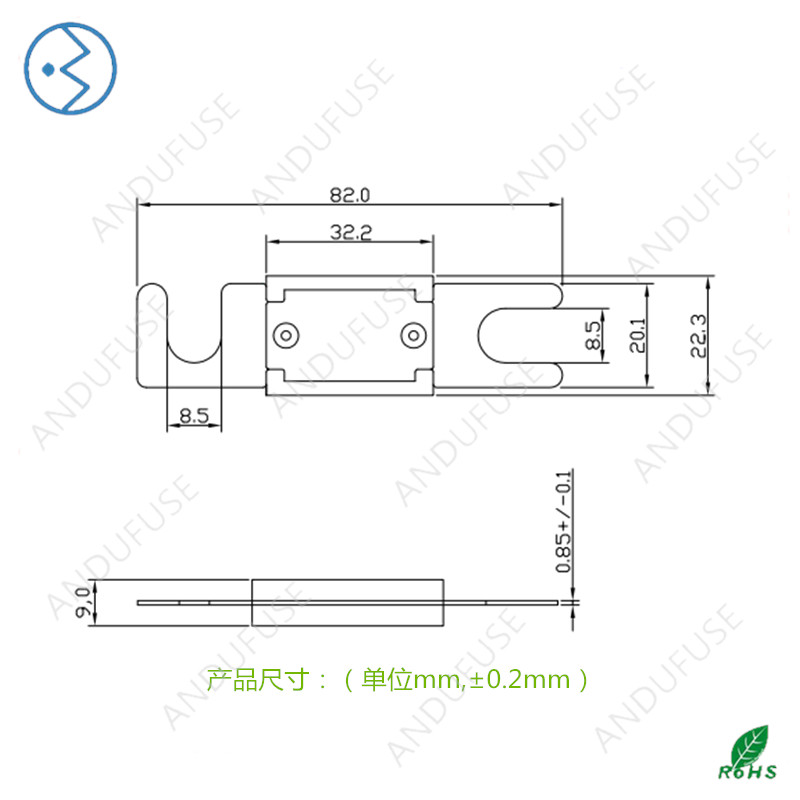

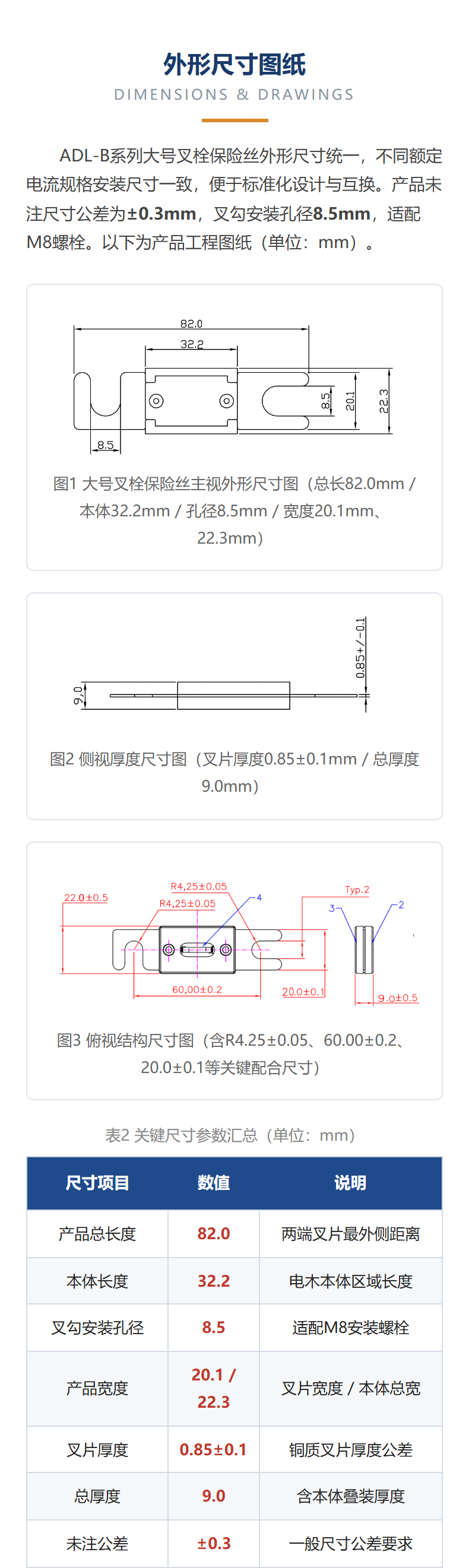

【外形尺寸】（单位：mm，未注公差±0.3mm）

· 总长度82.0；电木本体长度32.2；叉勾安装孔径8.5（适配M8螺栓）

· 产品宽度20.1 / 22.3；铜叉片厚度0.85±0.1；总厚度9.0

· 关键配合尺寸：R4.25±0.05、60.00±0.2、20.0±0.1、22.0±0.5、9.0±0.5

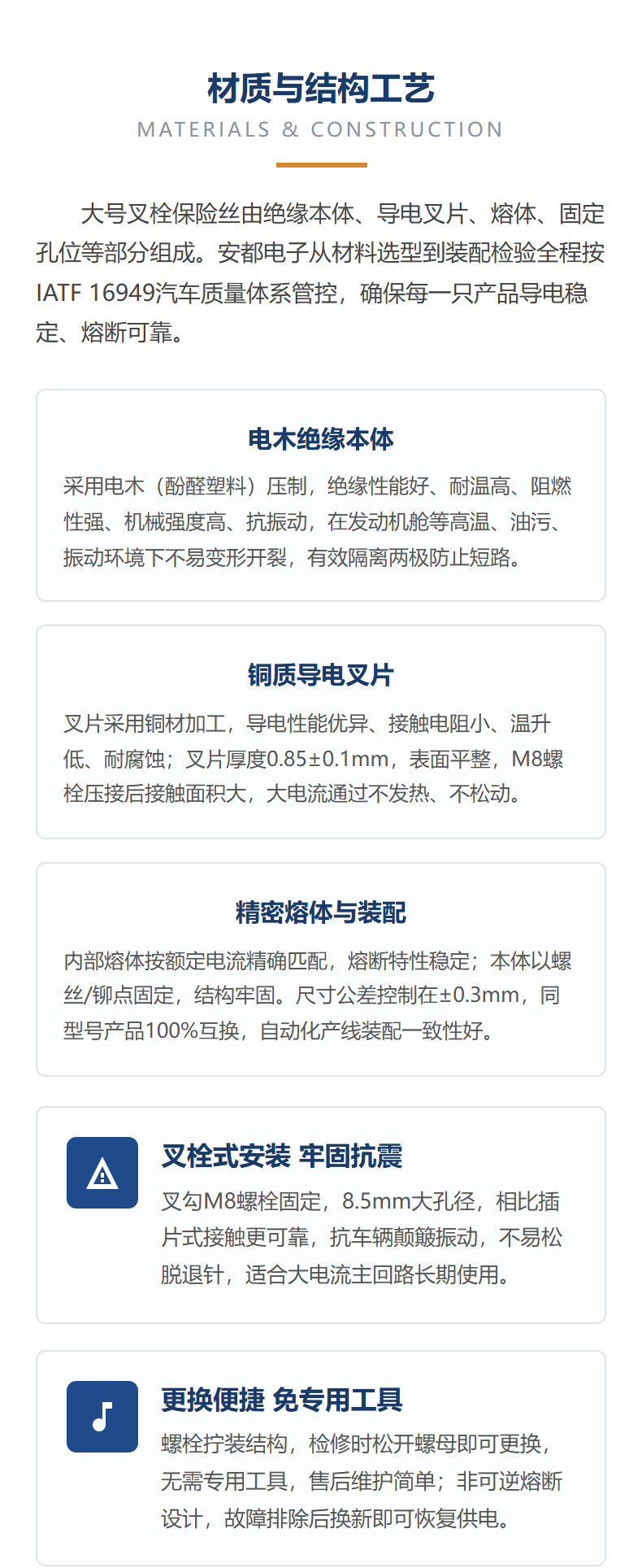

【材质结构】

绝缘本体：电木（酚醛塑料），绝缘、耐高温、阻燃、机械强度高、抗振动。导电叉片：铜材，导电好、电阻低、温升低、耐腐蚀，叉片厚0.85±0.1mm。内部熔体按额定电流精确匹配，熔断特性稳定；全系列外形安装尺寸统一，互换性好。

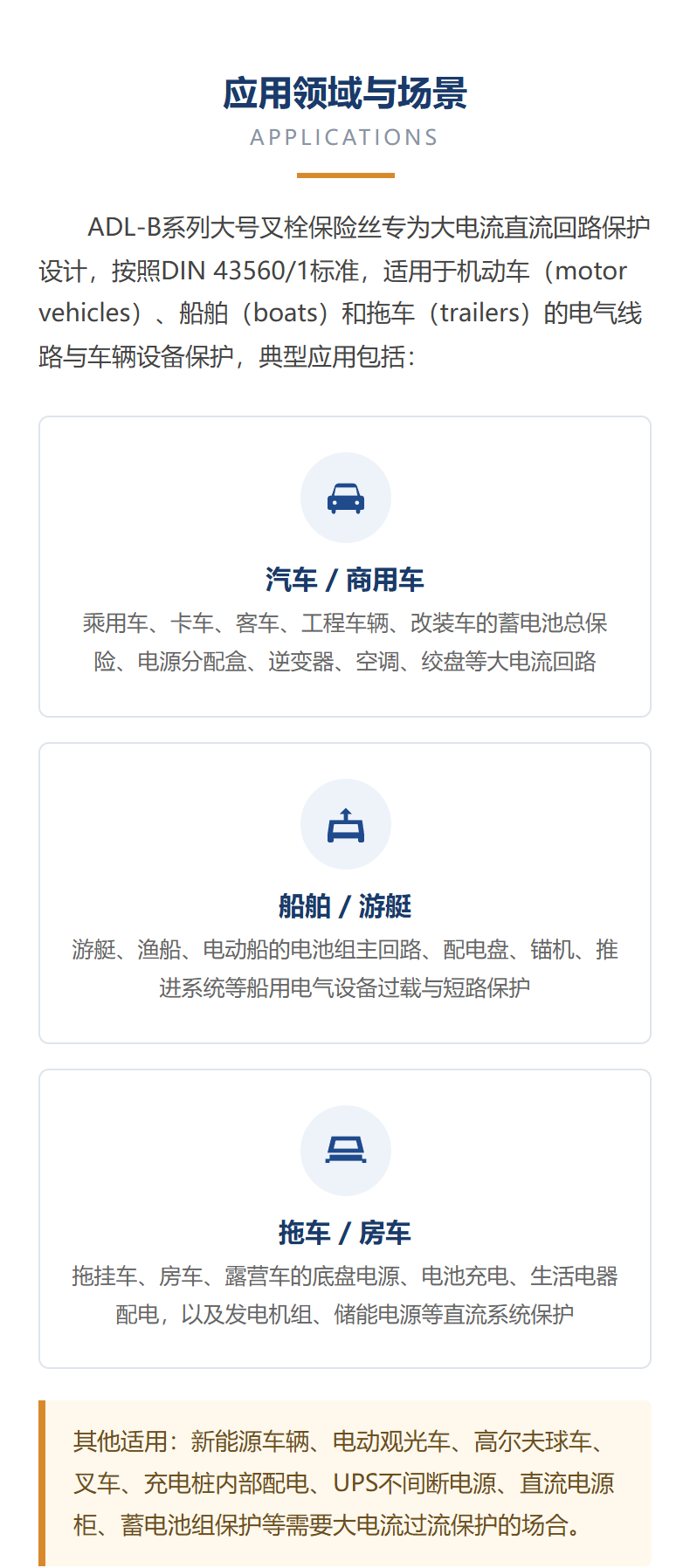

【应用领域】

按DIN 43560/1标准，适用于机动车（motor vehicles）、船舶（boats）、拖车（trailers）的电气线路与车辆设备保护。典型应用：乘用车、卡车、客车、工程车辆、改装车、新能源车辆的蓄电池总保险与电源分配；游艇、渔船、电动船配电盘与动力回路；拖挂车、房车、露营车底盘电源与生活电器；另可用于叉车、观光车、高尔夫球车、充电桩、UPS、储能电源、直流配电柜等大电流直流线路的过载与短路保护。

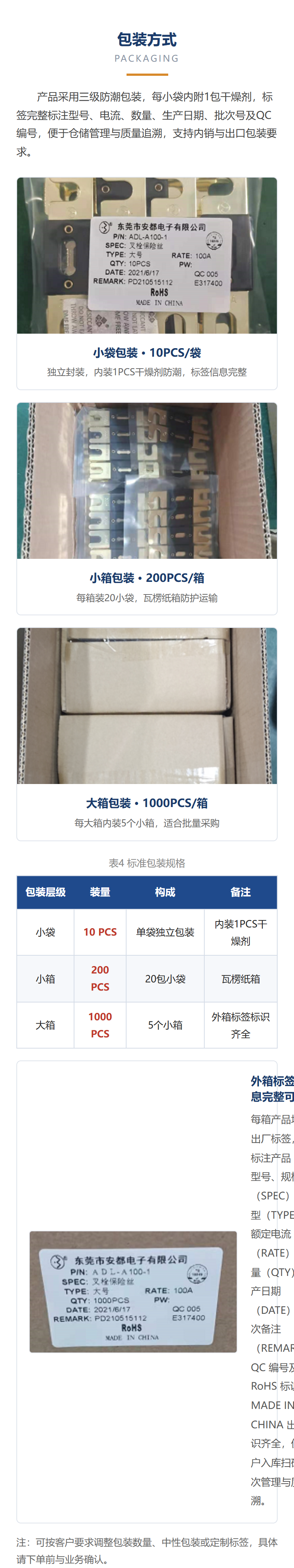

【包装规格】

· 小袋：10PCS/袋，独立封装，内装1PCS干燥剂

· 小箱：200PCS/箱（20小袋），瓦楞纸箱

· 大箱：1000PCS/箱（内装5个小箱），外箱标签含型号、电流、数量、日期、批次、QC编号，全程可追溯；支持中性包装与定制标签

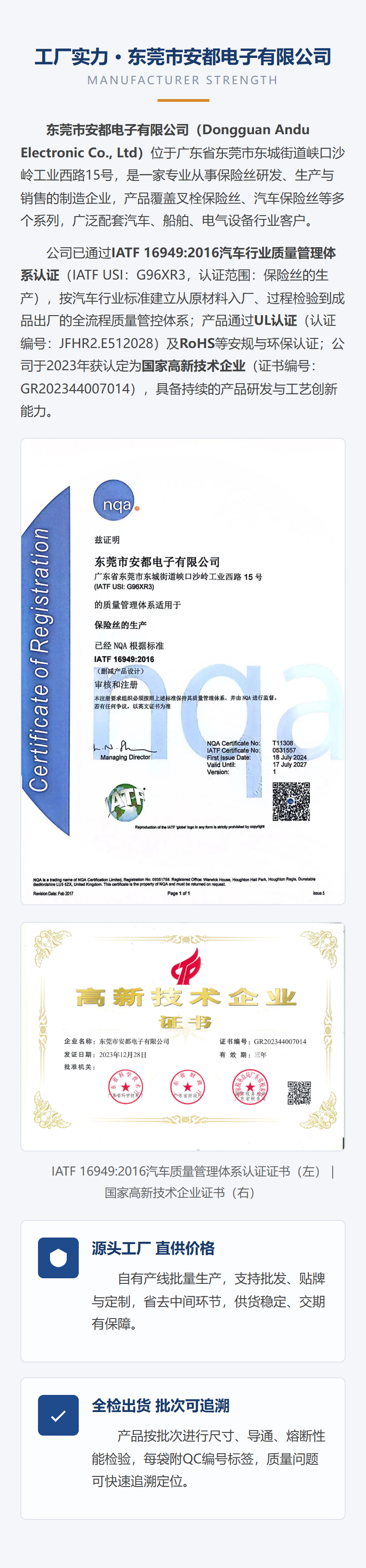

【工厂介绍】

东莞市安都电子有限公司（Dongguan Andu Electronic Co., Ltd）位于广东省东莞市东城街道峡口沙岭工业西路15号，专业从事保险丝研发、生产与销售，产品覆盖叉栓保险丝、汽车保险丝等系列，配套汽车、船舶、电气设备行业客户。公司按IATF 16949汽车质量体系实施从原材料入厂、过程检验到成品出厂的全流程管控，源头工厂直供，支持批发、贴牌（OEM/ODM）与定制，供货稳定、交期有保障。联系电话：0769-22678486。

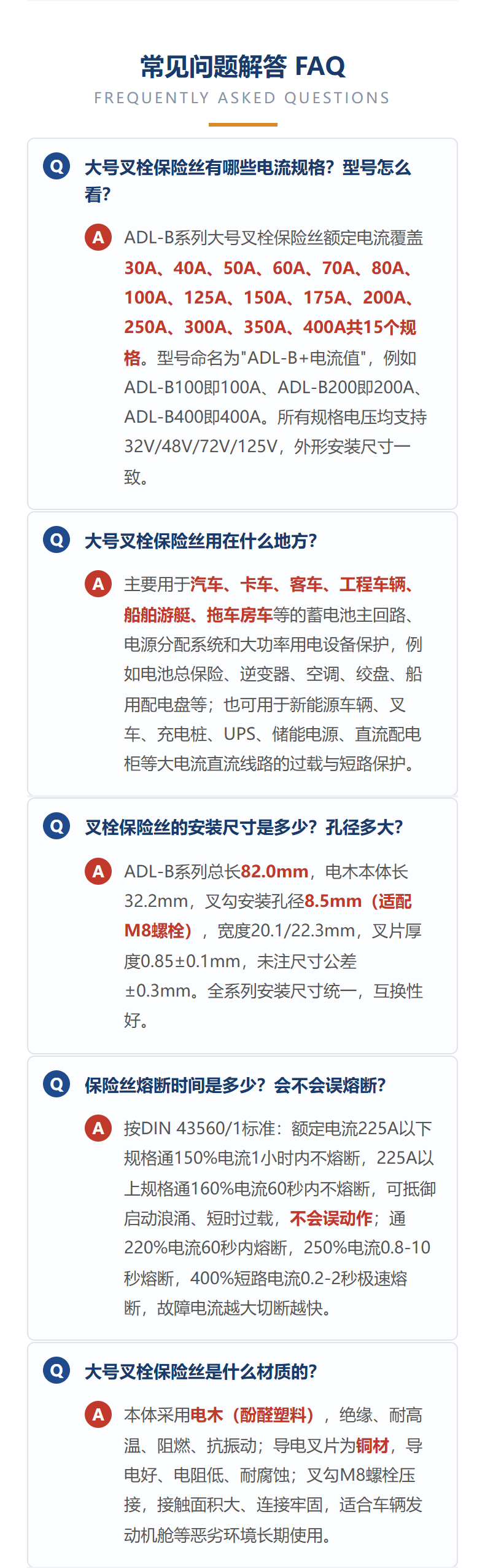

【常见问题 FAQ】

Q1：大号叉栓保险丝有哪些电流规格？型号怎么看？

A：共15个规格：30A、40A、50A、60A、70A、80A、100A、125A、150A、175A、200A、250A、300A、350A、400A。型号为ADL-B+电流值，如ADL-B100即100A。全系列电压支持32V/48V/72V/125V，安装尺寸一致。

Q2：大号叉栓保险丝用在什么地方？

A：主要用于汽车、卡车、客车、工程车辆、船舶游艇、拖车房车的蓄电池主回路、电源分配系统和大功率设备保护，如电池总保险、逆变器、空调、绞盘、船用配电盘；也用于新能源车辆、叉车、充电桩、UPS、储能、直流柜等。

Q3：安装尺寸是多少？孔径多大？

A：总长82.0mm，本体长32.2mm，叉勾安装孔径8.5mm（适配M8螺栓），宽度20.1/22.3mm，叉片厚0.85±0.1mm，未注公差±0.3mm，全系列统一、互换性好。

Q4：熔断时间是多少？会不会误熔断？

A：按DIN 43560/1：225A以下通150%电流1小时内不熔断，225A以上通160%电流60秒内不熔断，可抵御启动浪涌、不误动作；220%在60秒内熔断，250%为0.8-10秒，400%短路0.2-2秒极速熔断。

Q5：是什么材质的？

A：本体为电木（酚醛塑料），绝缘、耐高温、阻燃、抗振动；导电叉片为铜材，导电好、耐腐蚀；M8螺栓压接、接触面积大，适合发动机舱等恶劣环境长期使用。

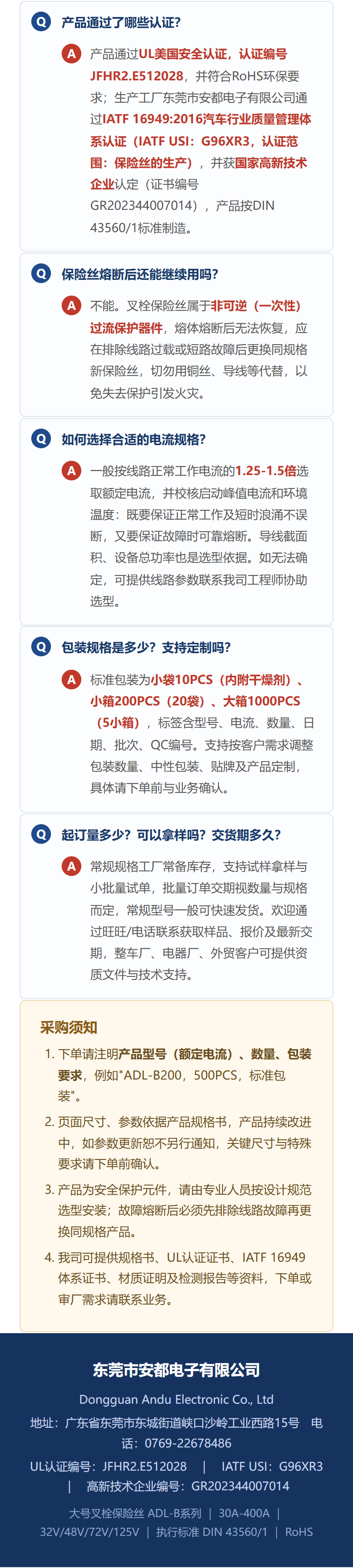

Q6：产品通过了哪些认证？

A：产品通过UL认证（编号JFHR2.E512028）并符合RoHS；工厂通过IATF 16949:2016认证（IATF USI：G96XR3，范围：保险丝的生产）；企业为国家高新技术企业（GR202344007014）；执行DIN 43560/1标准。

Q7：熔断后还能继续用吗？

A：不能。叉栓保险丝为非可逆（一次性）保护器件，熔断后须先排除线路过载或短路故障，再更换同规格新件，切勿用铜丝、导线代替，以免失去保护引发火灾。

Q8：如何选择合适的电流规格？

A：一般按正常工作电流的1.25-1.5倍选取，并校核启动峰值电流、环境温度和导线截面积；无法确定时可提供线路参数联系我司工程师协助选型。

Q9：包装规格是多少？支持定制吗？

A：标准包装为小袋10PCS（含干燥剂）、小箱200PCS（20袋）、大箱1000PCS（5小箱）；支持调整包装数量、中性包装、贴牌及产品定制，下单前与业务确认。

Q10：可以拿样吗？起订量和交期如何？

A：常规规格常备库存，支持试样拿样与小批量试单，批量交期视数量与规格而定，常规型号可快速发货；整车厂、电器厂、外贸客户可提供资质文件与技术支持。

【采购须知】

· 下单请注明产品型号（额定电流）、数量、包装要求，例如“ADL-B200，500PCS，标准包装”。

· 产品持续改进，参数如有更新恕不另行通知，关键尺寸与特殊要求请下单前确认。

· 本产品为安全保护元件，请由专业人员按设计规范选型安装；故障熔断后须先排除故障再更换同规格产品。

· 可提供规格书、UL证书、IATF 16949体系证书、材质证明及检测报告，审厂或索证请联系业务。
